产 品 介 绍



75Ω/120Ω适配器
※ 功能介绍
111175Ω/120Ω适配器是实现E1接口信号的75欧姆同轴电缆BNC接口转成120欧姆的双绞线RJ45接口,设备具有E1 收发两个接口,E1 收发两个接口的BNC分别对应RJ45接口的第2、3管脚和第6、7管脚。
000075Ω/120Ω适配器机架型是提供16组E1接口连接标准19英寸机架型设备。

※ 主要技术指标

▲ E1接口电气特性
速 率:2.048Mb/s±50ppm
码 型:HDB3
接 口:高密度连接器(需根据要求另配连接线)
阻 抗:75Ω非平衡式(可选120 Ω平衡式)
抖 动:抖动指标符合ITU-T G. 823

※ 应用说明

▲ 使用在E1接口中,75欧姆铜轴线,与120欧姆双绞线进行适配时使用。

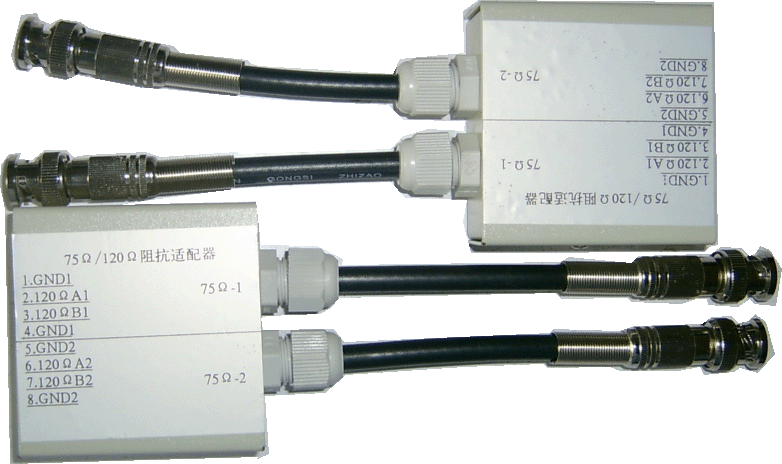

※ 产品图片:

1、BNC 公头连接方式;

2、BNC 母头连接方式;

3、集中机架式;
